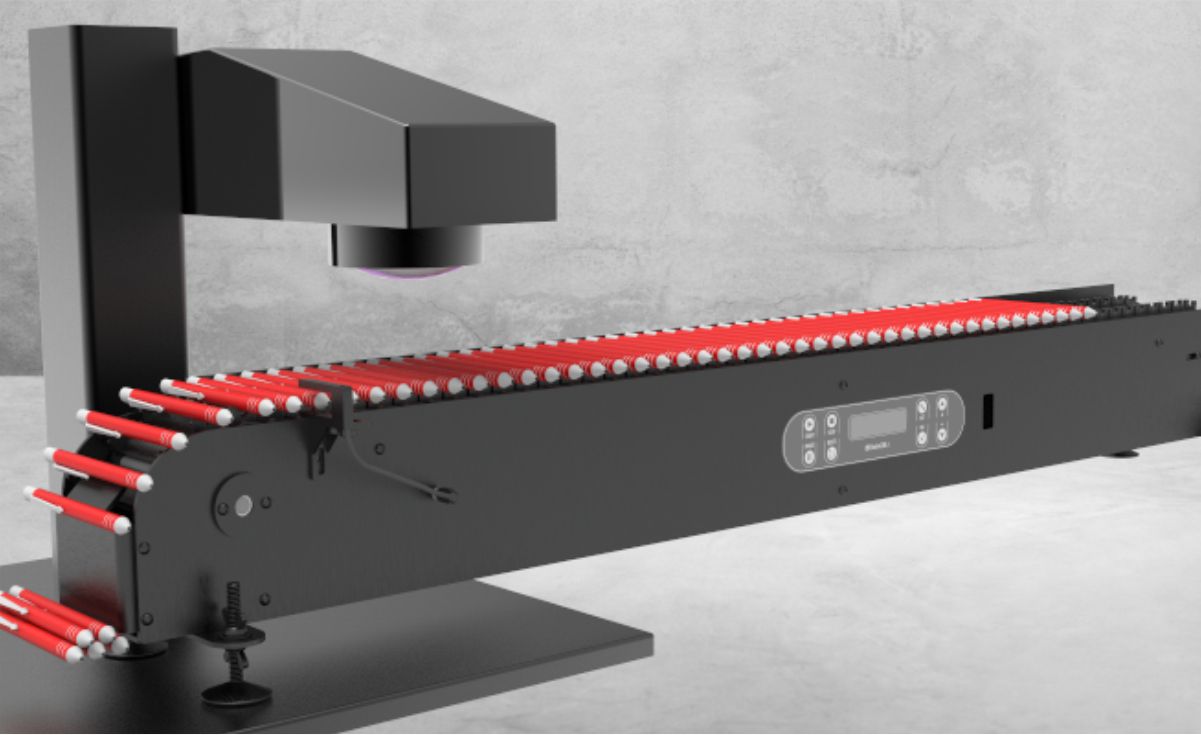

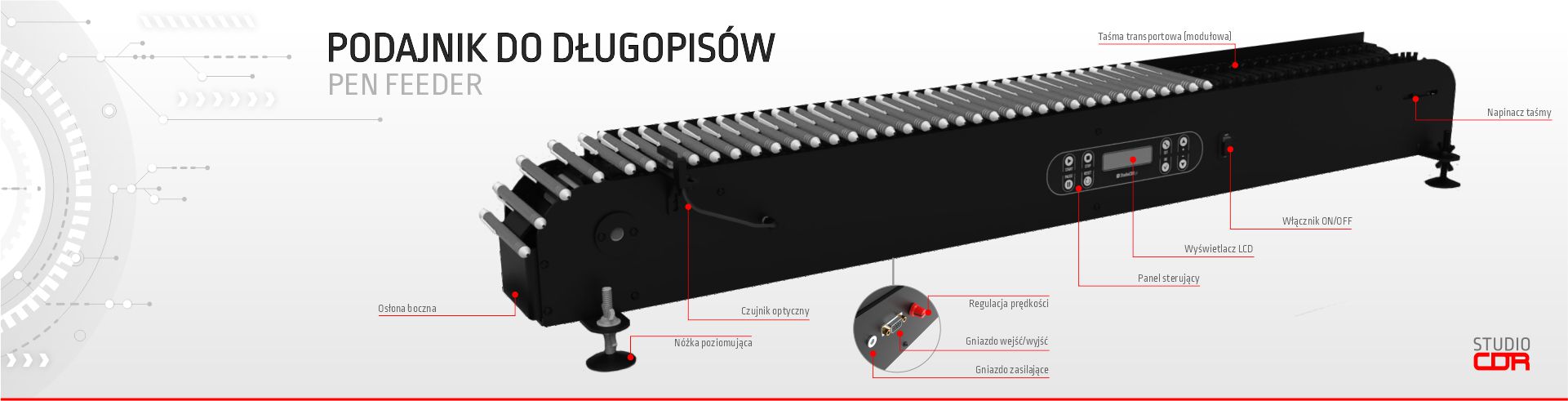

PODAJNIK DO DŁUGOPISÓW

Automatyczny podajnik do długopisów jest szybki, precyzyjny i niezawodny. Stworzony do pracy ciągłej ze znakowarkami laserowymi każdej firmy.
Wydajność podajnika zależna jest od czasu grawerowanej grafiki.
Na przykład dla graweru:
7 sekund - 480 szt./godzinę,
5 sekund - 650 szt./godzinę.
4,5 sekundy - 800 szt./godzinę.
Urządzenie jest kompatybilne z każdą znakowarką dzięki podłączeniu pod włącznik nożny lub dowolny przycisk Start.

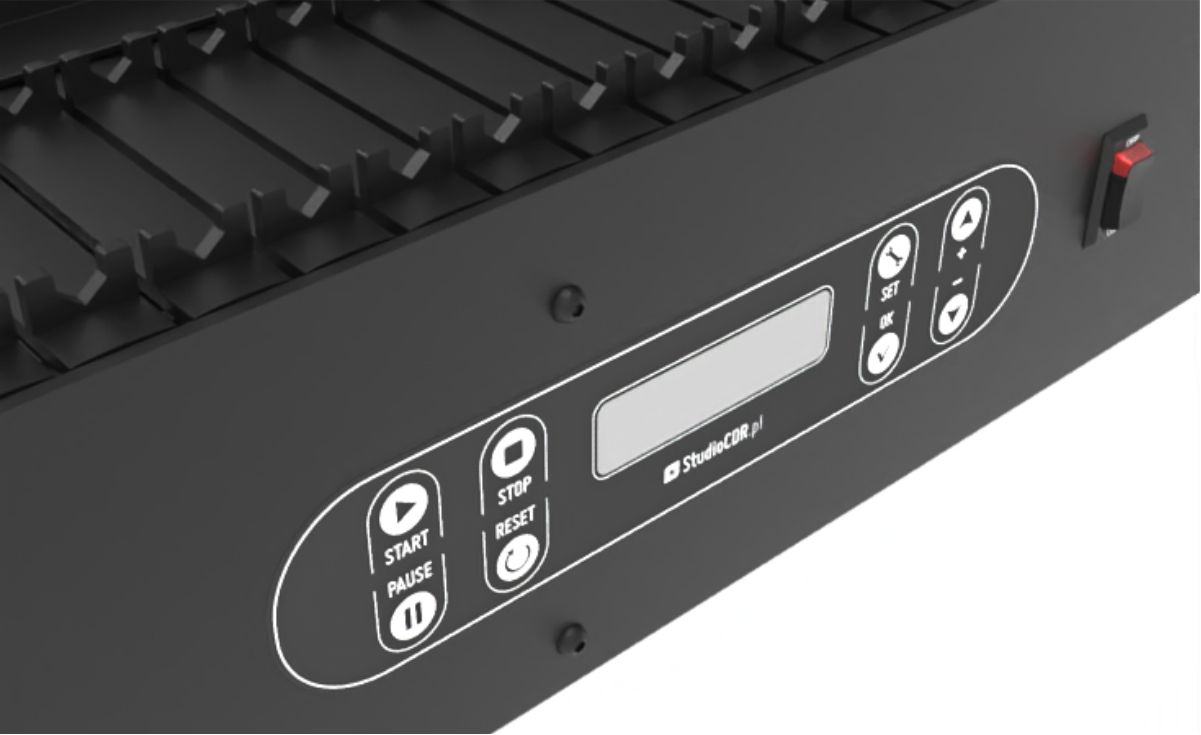

PANEL STERUJĄCY
WYŚWIETLACZ LCD
WŁĄCZNIK ON/OFF

PANEL STERUJĄCY
Panel zawiera 8 przycisków sterujących. Dzięki panelowi urzytkownik ustawia parametry pracy podajnika.
1) Ilość grawerowanych długopisów.
2) Skok modułu. Standardowo 1 szt. ale można ustawić aby podajnik przeskakiwał co dwa długopisy.
3) Czas postoju. Czas graweru jednego długopisu.
4) Tolerancja - standardowo 100ms. Czas potrzebny na to aby długopis, po jego wykryciu, wjechał trochę pod czujnik optyczny.
5) Język PL/EN.
WYŚWIETLACZ LCD
Wyświetlacz informuje urzytkownika o stanie podajnika np. ile już wykonał grawerów.
WŁĄCZNIK ON/OFF
Włączenie i wyłączenie zasilania podajnika.

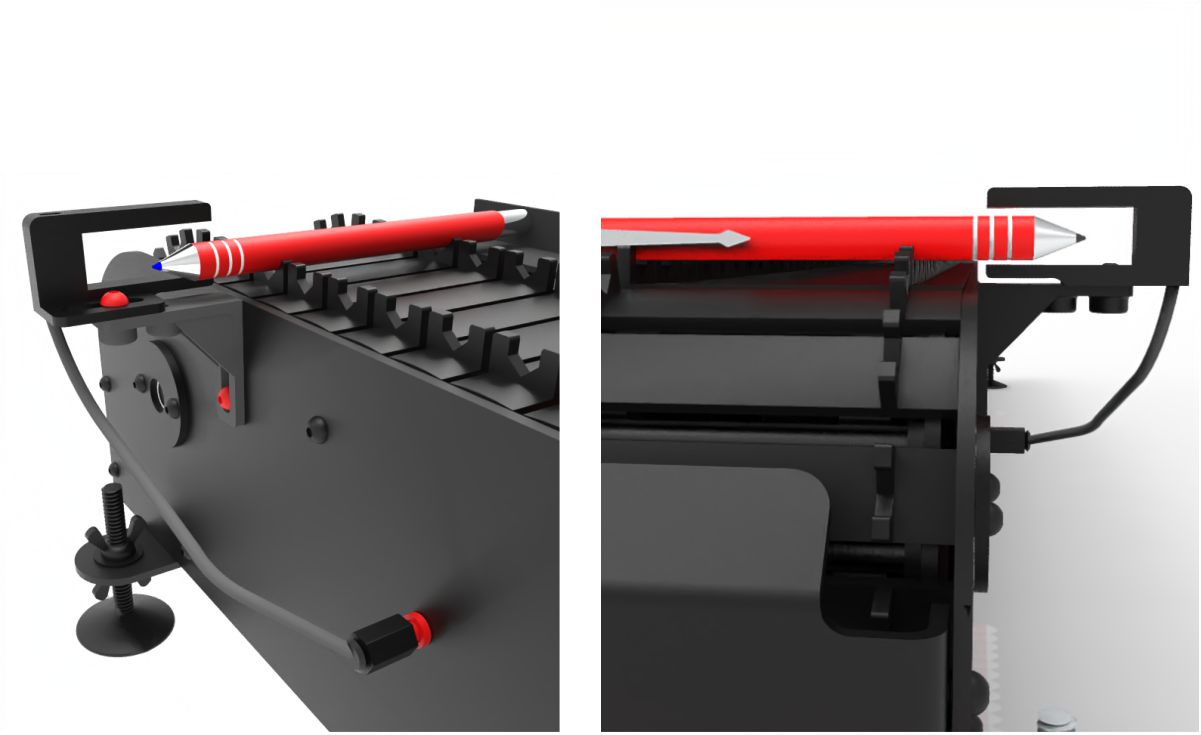

CZUJNIK OPTYCZNY

Czujnik jest najważniejszym elementem podajnika. To dzięki niemu podajnik zatrzymuje się na każdym wykrytym długopisie.
Czujnik otyczny gwarantuje za każdym razem precyzję zatrzymania.

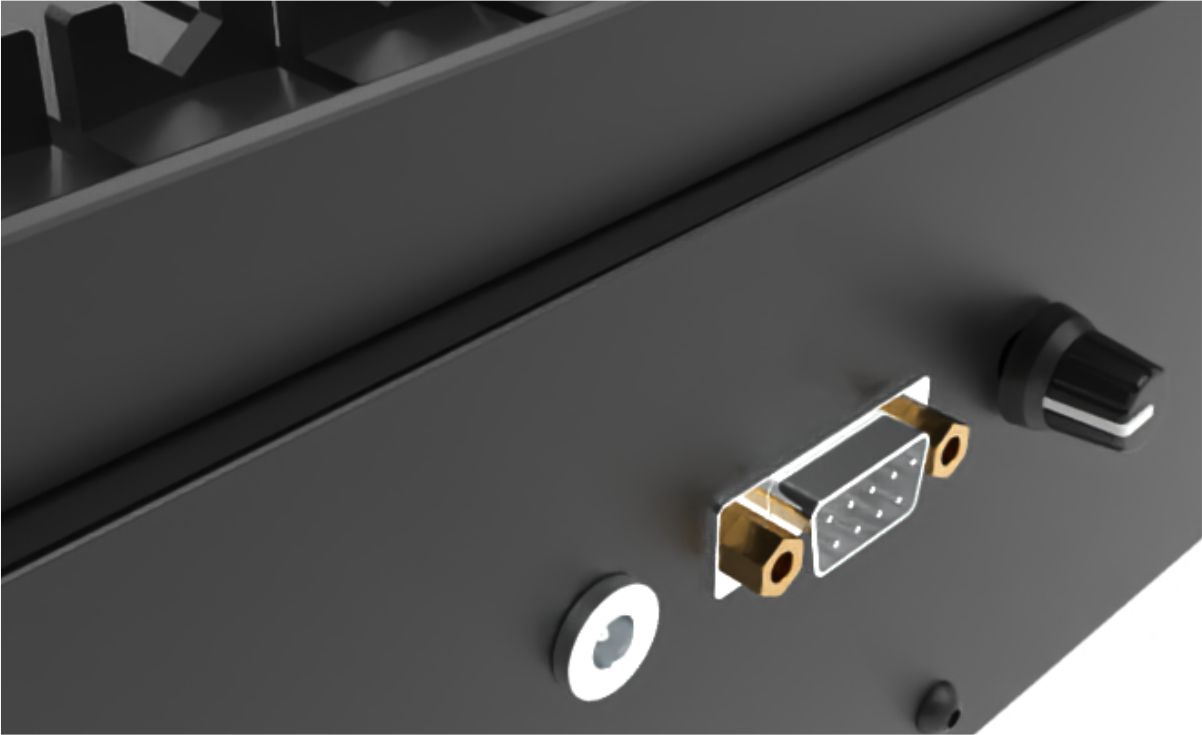

GNIAZDO ZASILAJĄCE
GNIAZDO RS232
REGULATOR PRĘDKOŚCI

GNIAZDO ZASILAJĄCE
Podajnik zasilany jest zasilaczem impulsowym 12V 60W(5A).
GNIAZDO RS232
Gniazdo wejść/wyjść służące do komunikacji z laserem.
Najważniesze są dwa piny 2 i 5, które służą do załaczenia znakowarki (jak włącznik nożny). Niektóre lasery pozwalają na podpięcie się do pinu 1, dzięki któremu przechodzimy podajnikiem w tryb AUTO. W trybie AUTO opcję czas postoju ustawiamy na "0".
REGULACJA PRĘDKOŚCI
Regulacja prędkości przesuwu taśmy modułowej. Wpływa na płynność przesuwu.

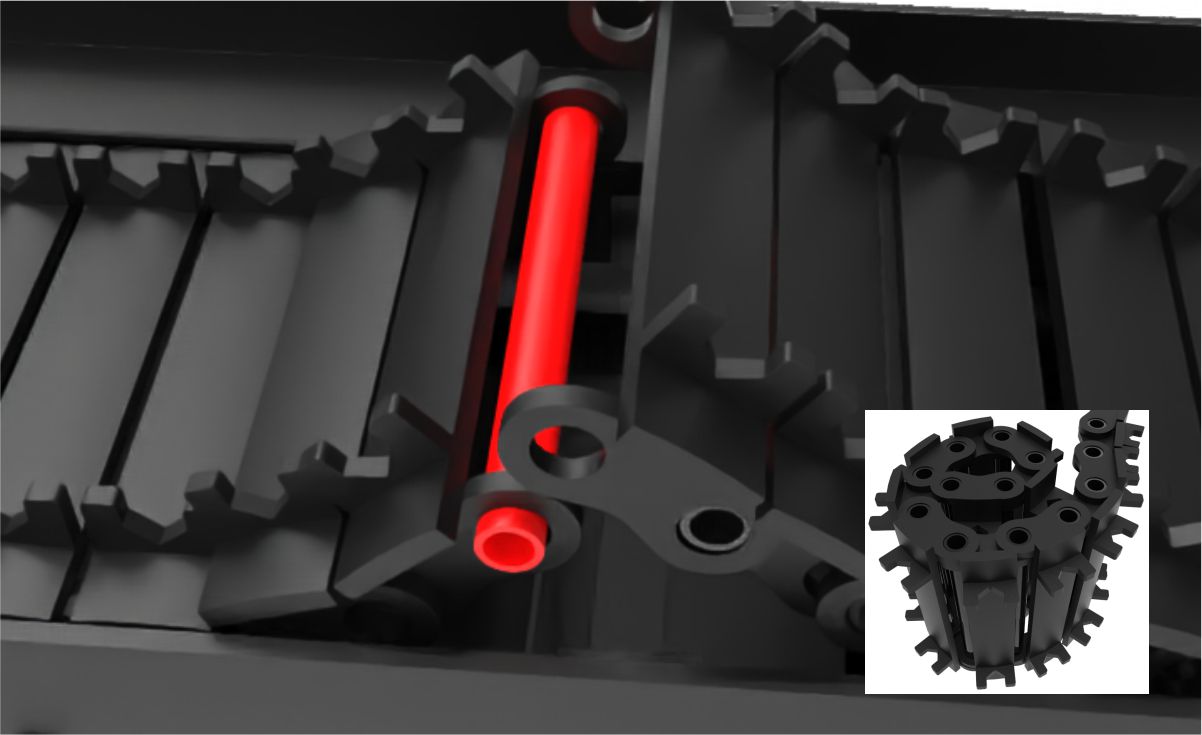

TAŚMA MODUŁOWA

Taśma modułowa podajnika wykonan jest z materiału ABS. Każdy moduł połączony jest rurką łączącą o średnicy 7 mm wykonaną również z ABS.
Moduły posiadają łapki odpowiedniej szerokości na długopisy o grubości 10mm. W modelu P-02 zastosowane są łapki pod długopisy 6-8mm.

Uwaga! Model P-01 również przeinesie długopisy o średnicy 6 mm ale kładąc długopisy pomiędzy modułami.

Każda taśma posiada możliwość rozpięcia w dowolnym miejscu.

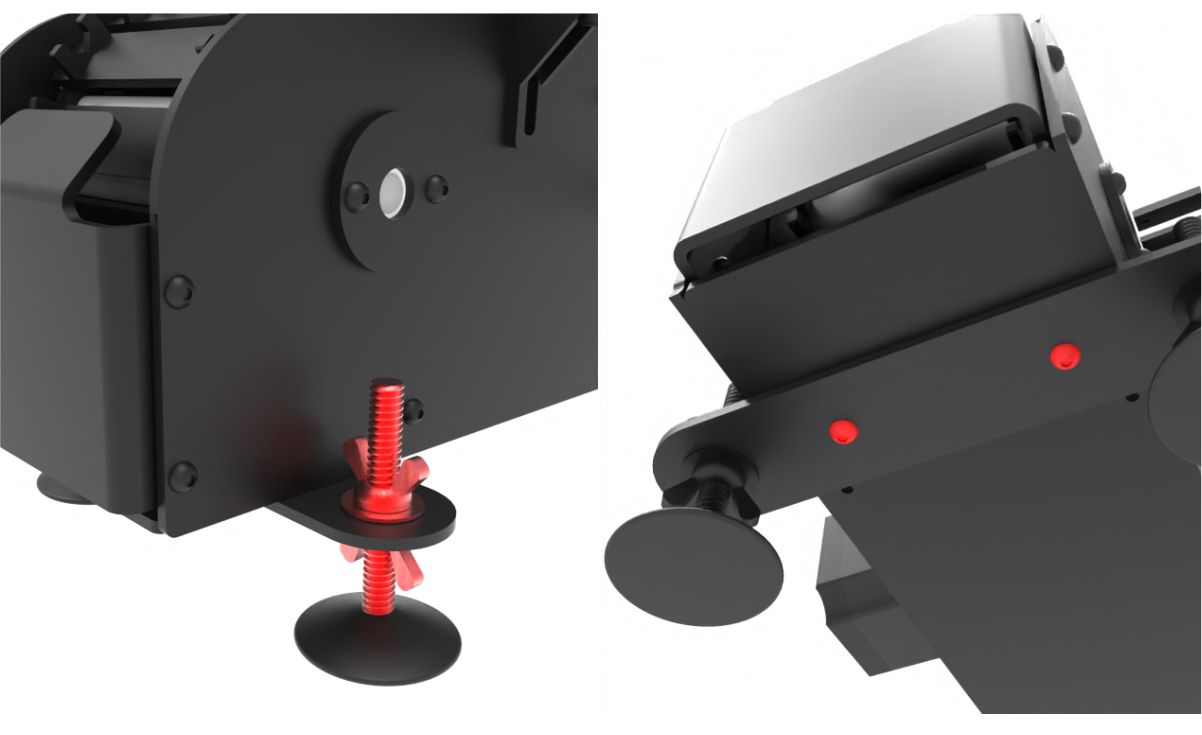

NÓŻKI POZIOMUJĄCE

Nóżki poziomujące przykręcamy za pomocą dwóch śrub do otworów montażowych znajdujących się na spodzie podajnika.
Do regulacji wysokości służą nakrętki motylkowe. Po wyregulowaniu wysokości dolna nakrętką należy docisnąć górną nakrętkę.

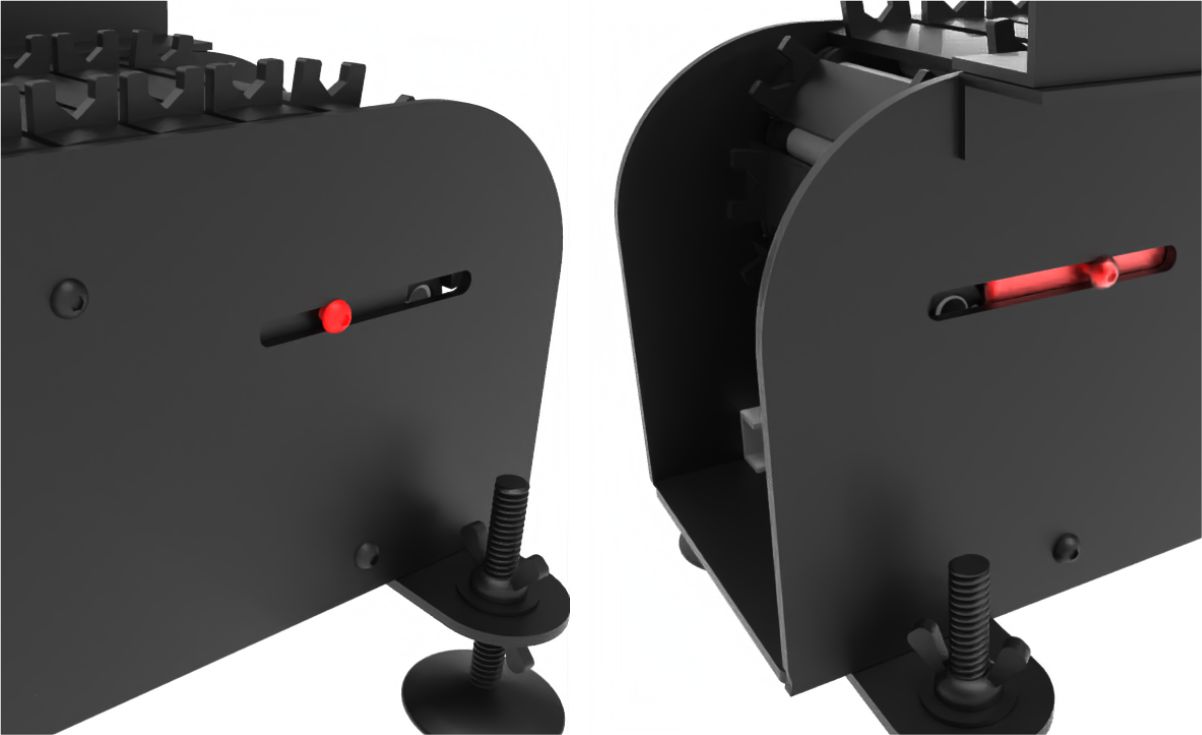

NACIĄGACZ TAŚMY

Aby taśma modułowa nie była luźna należy ją naciągnąć poprzez przesunięcie łożyska wewnątrz obudowy.
Poluzuj śrubę i naciągnij taśmę. Następnie dokręć śrubę na sztywno.

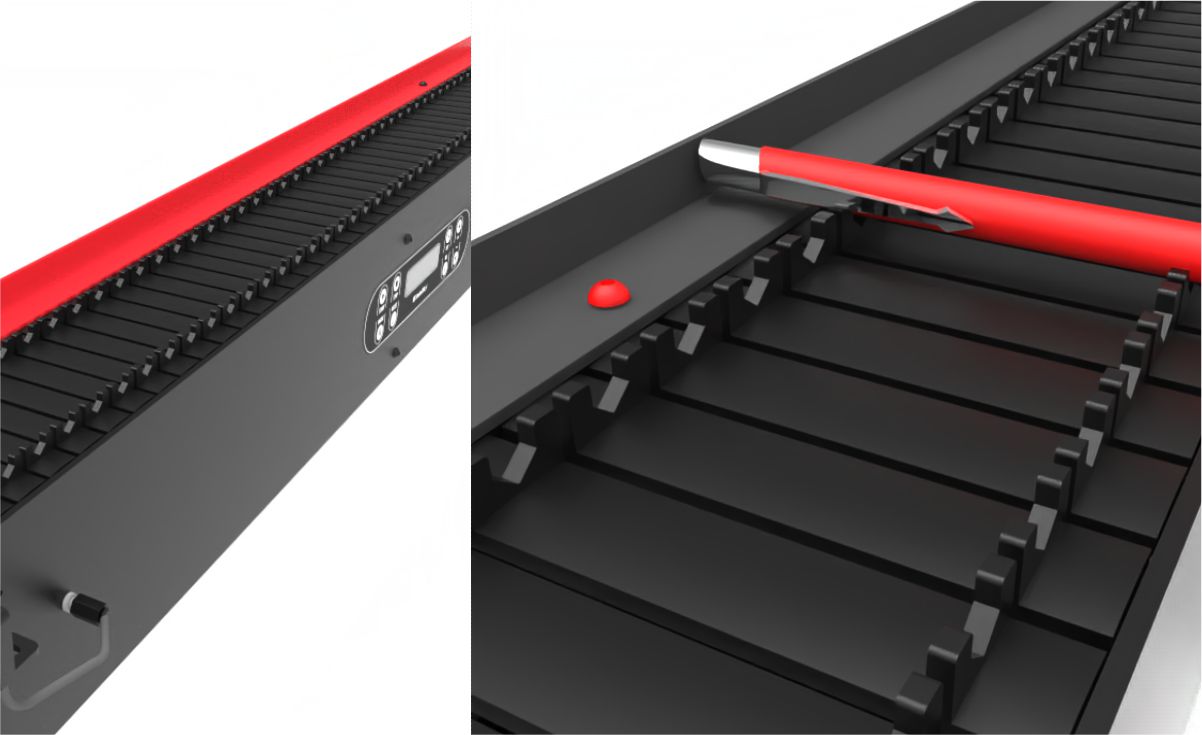

LISTWA RÓWNAJĄCA

Każdy długopis kładziemy na taśmie dopychając długopisy do listwy równającej. Listwa wyrównuje długopisy na całej długości podajnika. Do regulacji położenia listwy służą dwie śruby.

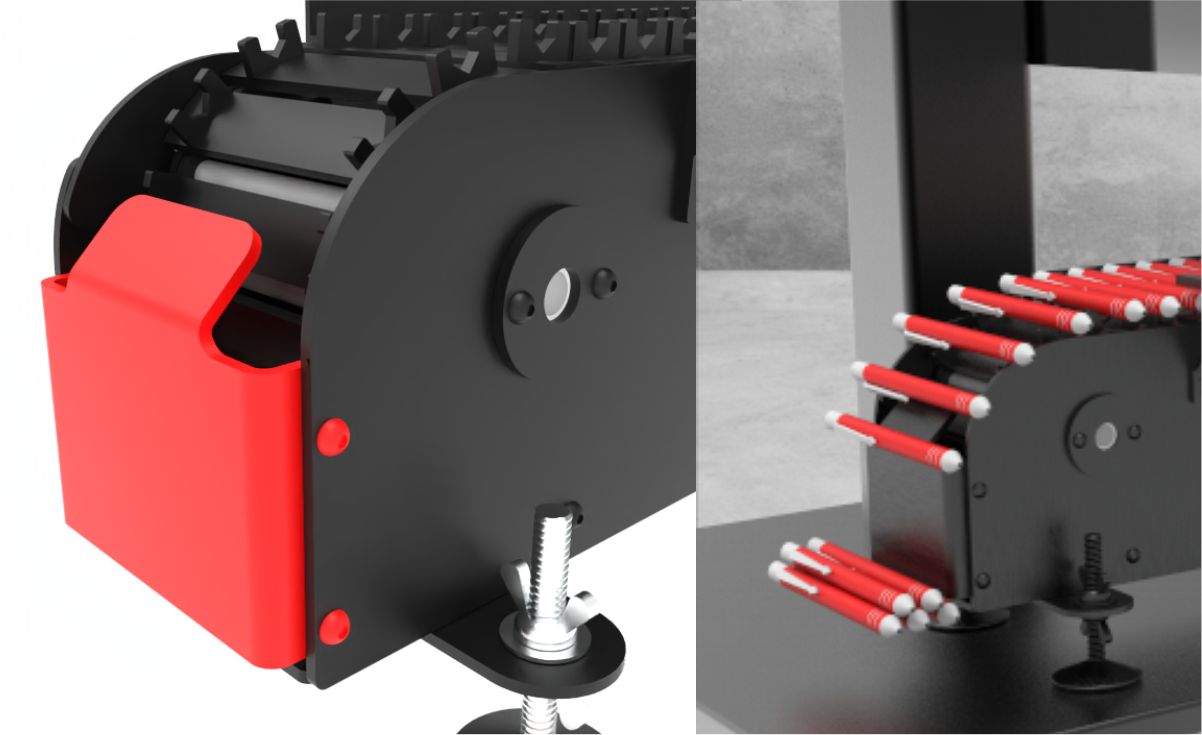

OSŁONA BOCZNA

Osłona boczna podajnika posiada kilka funkcji:
- usztywnia konstrukcję,
- pozwala długopisom na swobodne spadanie,
- chroni wał napędowy przed nieporządaną ingerencją z zewnątrz.
